Contruire une harpe anti frelon

Harpe anti frelon asiatique
Tutoriel châssis

Principe d’une harpe :

  • Electrocuter le frelon (raquette électrique)
  • Le faire tomber dans un bac d’eau où il se noie

L’objectif est de concevoir une harpe simple, économique, facile à construire, modulaire et autonome (alimentation solaire).

A retenir

L'espacement des fils doit être de 24 à 30mm

Il faut être très attentif à l'isolation:le bois humide est conducteur, surtout s'il subit une tension de 1800v

NB: les photos ont été faites sur un châssis déjà monté, donc avec isolants et fils.

1)   Eléments constitutifs d’une harpe

  • Châssis
    • Harpe
    • Montants en bois
  • Electricité
    • Panneaux solaires pour l’alimentation
    • Boitier électrique
    • Module haute tension (1800 v)
    • Alimentation et commande, avec coupure la nuit. C’est la partie la plus complexe techniquement
    • Une pile électrique de cigarette électronique
    • Boite de dérivation pour la protection

Le budget total est d’environ 55€ pièce, en réalisant tout soi même et les panneaux solaires sur AliExpress, 80€ en achetant l'électriseur /générateur haute tension sur ce site.

2)   Châssis

Il est constitué de 3 parties :

  • La harpe, qui comprend les fils et les montants
  • Les montants
  • Le support de panneau solaire, qui se fixe au sommet de la harpe

2.1. Harpe

Elle est constituée d’un cadre rectangulaire (40 à 60 cm de large sur 60 cm de haut utile), renforcée sur 2 angles. L’isolation des fils doit être soignée, car le bois humide est conducteur !

Utiliser un châssis séparé pour la harpe permet :

  • Un filage facilité. Il est aisé de passer la bobine de fil.
  • Le démontage pour l’hiver
  • Un rangement et un transport
  • et surtout, une adaptation de la hauteur suivant la ruche à protéger.

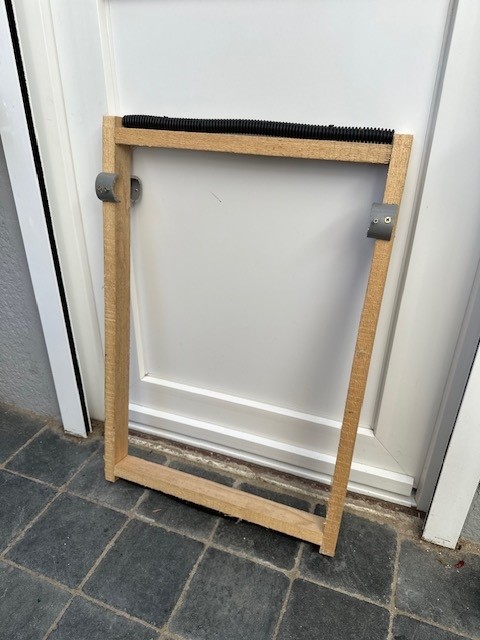

Construire le cadre

o   2 2 barreaux horizontaux de 40 cm (ou largeur du bac où vont tomber les frelons)

2 montants de 65 cm

Laisser 1 cm en haut et en bas pour encadrer la gaine annelée

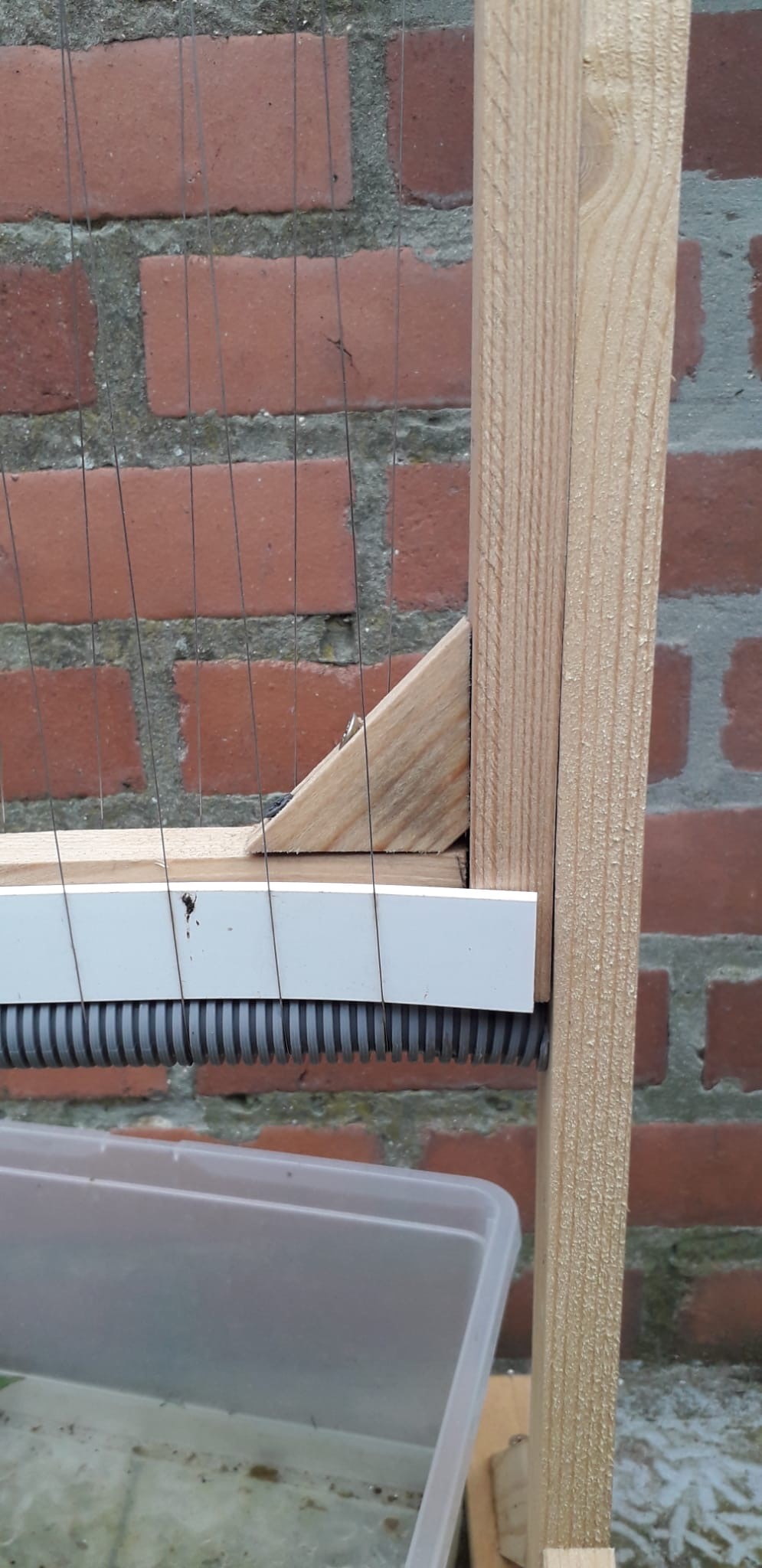

Renforcer 2 angles par une équerre pour plus de rigidité.

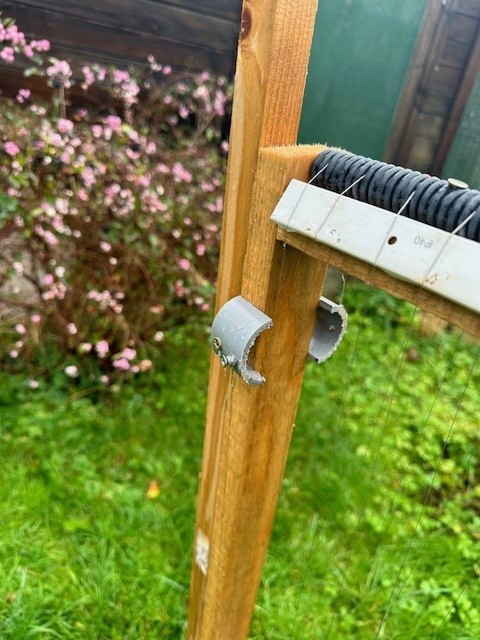

Isolants : Couper 2 bouts de tuyaux d'évacuationen plastique diamètre 40 mm, longueur 5cm puis les recouper en 2 dans l’autre sens

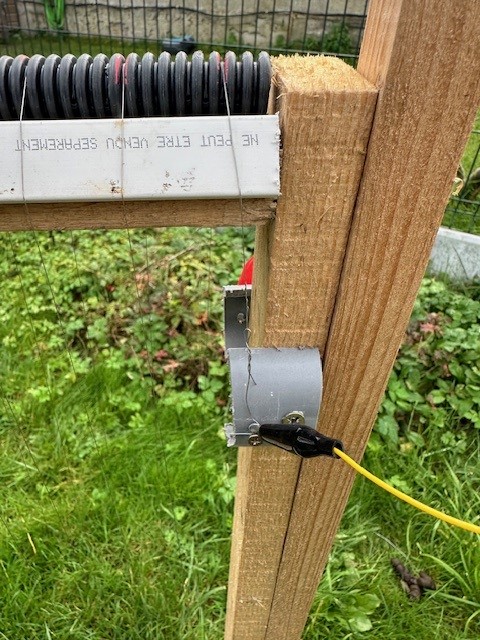

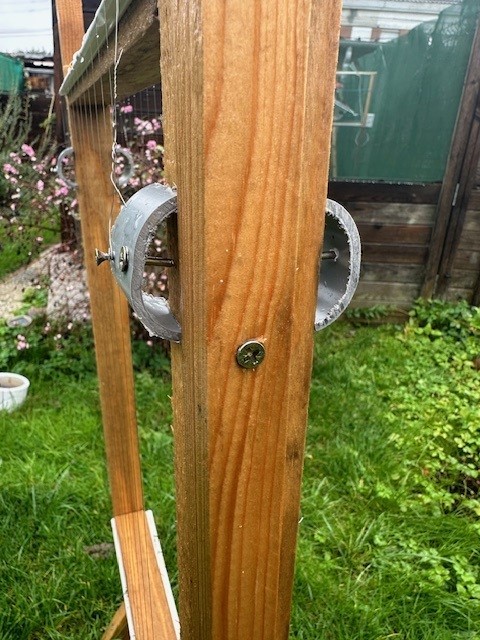

 Fixer ces isolants, 2 à 2 en vis-à-vis, et de chaque côté de la harpe. Poser les vis qui vont servir à tendre les câbles, et à brancher les électriseurs.

-         -

Couper 2 morceaux de gaine annelée (de la largeur des barres horizontales), les visser en haut et en bas du cadre (2 à 3 vis)

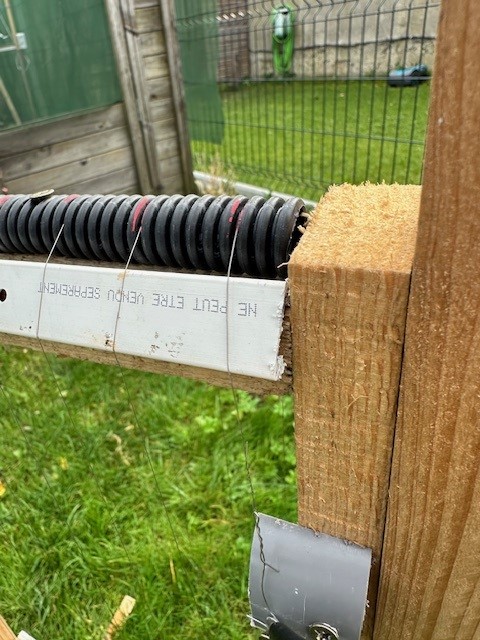

Couper 2 morceaux de gaine électrique blanche et les visser pour qu’ils soient au final positionné entre le bois et les cables

Espacement des fils / câbles d'une harpe anti frelon

Faire des repères tous les 27 mm environ (les fils doivent être espacés de 24 et 30 mm) – il est possible d’utiliser un POSCA de marquage de reine. Repositionner les vis si elles sont au niveau d’une marque (pour préserver l’isolation)

 Enroulage des fils

  • Commencer par fixer le fil sur un isolant, remonter et positionner le fil sur la première marque de la gaine, redescendre de l’autre côté et positionner sur la 2ème marque en bas
  • Continuer l’enroulement, en laissant l’espace pour le 2ème fil
  • Aller jusqu’à pouvoir fixer le câble sur un isolant de l‘autre côté de la harpe. Il est inutile de trop tendre le fil :ce sera fait lors de la mise en place des gaines blanches.



xxxxxxxxxxxxxxxxxxxxxxxx

  • Poser le 2ème fil : Commencer par le fixer en vis-à-vis du départ du premier câble, puis aller vers le bas et bobiner dans l’intervalle laissé par le premier câble

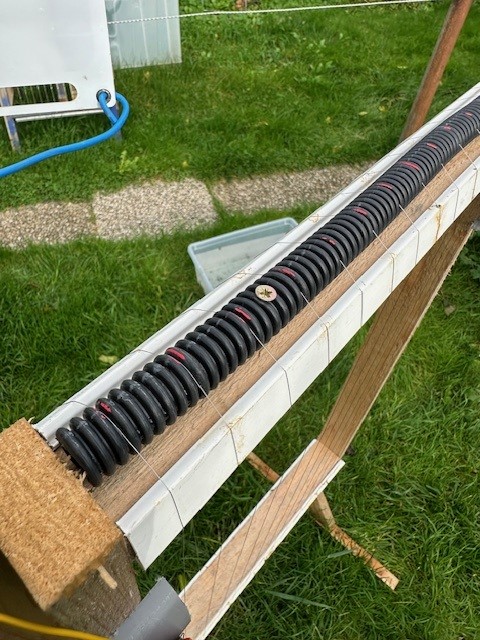

  • Positionner les 2 morceaux de gaine électrique entre les fils et les bois. Les fils seront bien tendus


2.2 Montants

Leur hauteur va dépendre de l’ensoleillement. J’ai des ruchers enclos. Il faut donc que les panneaux soient suffisamment haut.

Au minimum, faire hauteur du cadre + 30 cm pour le bac à eau+ 30 cm

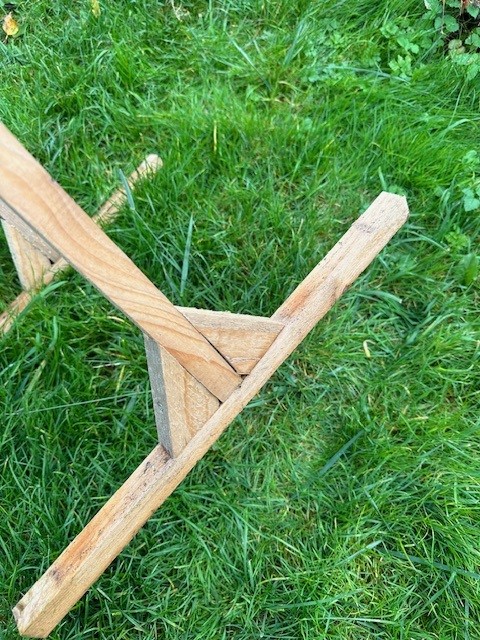

Détail des pieds

Une équerre d’écolier permet d’obtenir facilement les angles droits.

2.3 Support de panneaux solaires

Matériel nécessaire

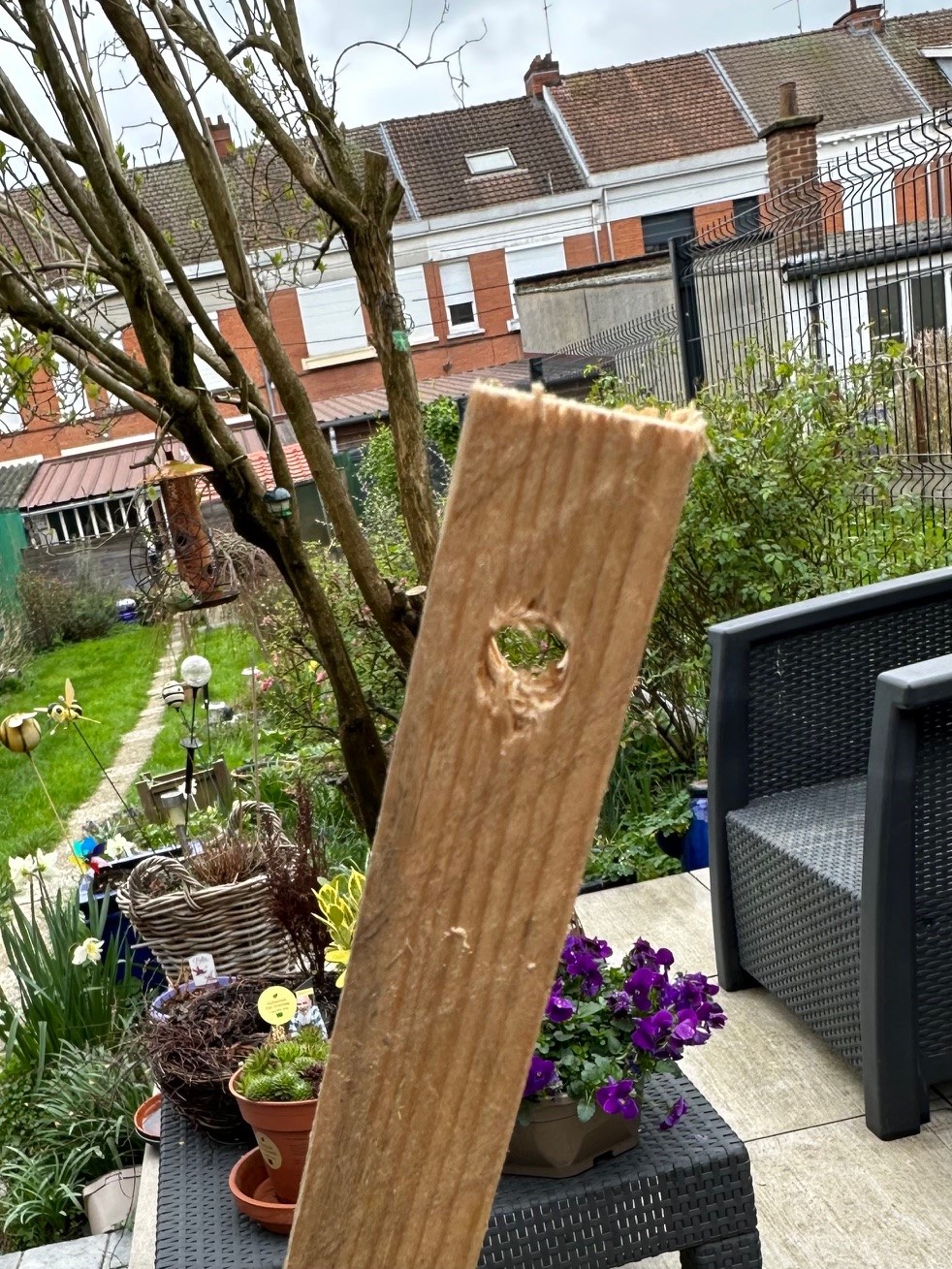

Percer 2 trous diam 10 en haut des pieds de la harpe

Couper la tige filetée pour qu'elle dépasse légèrement à l'extérieur des montants

Préparation de l'équerre:

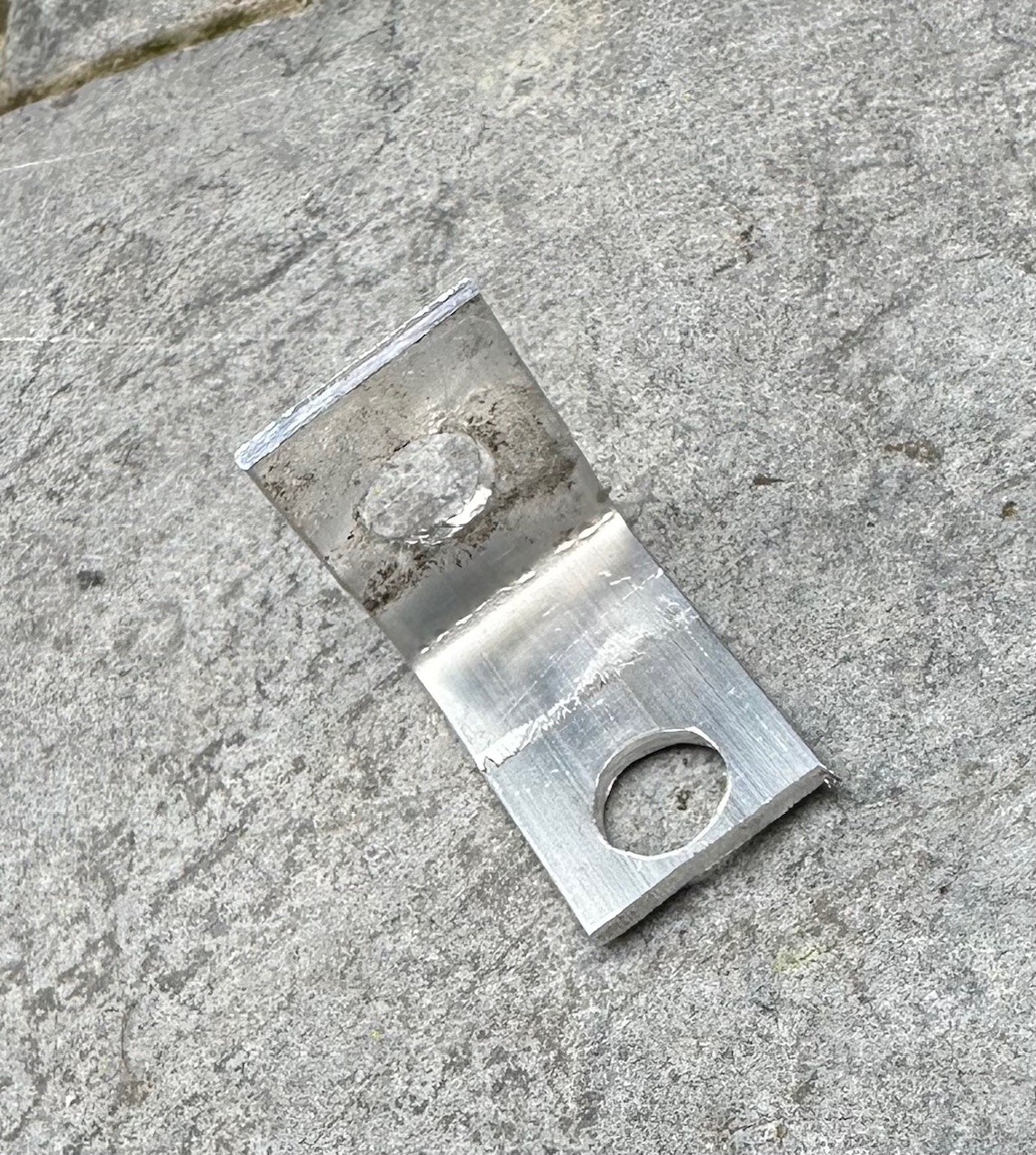

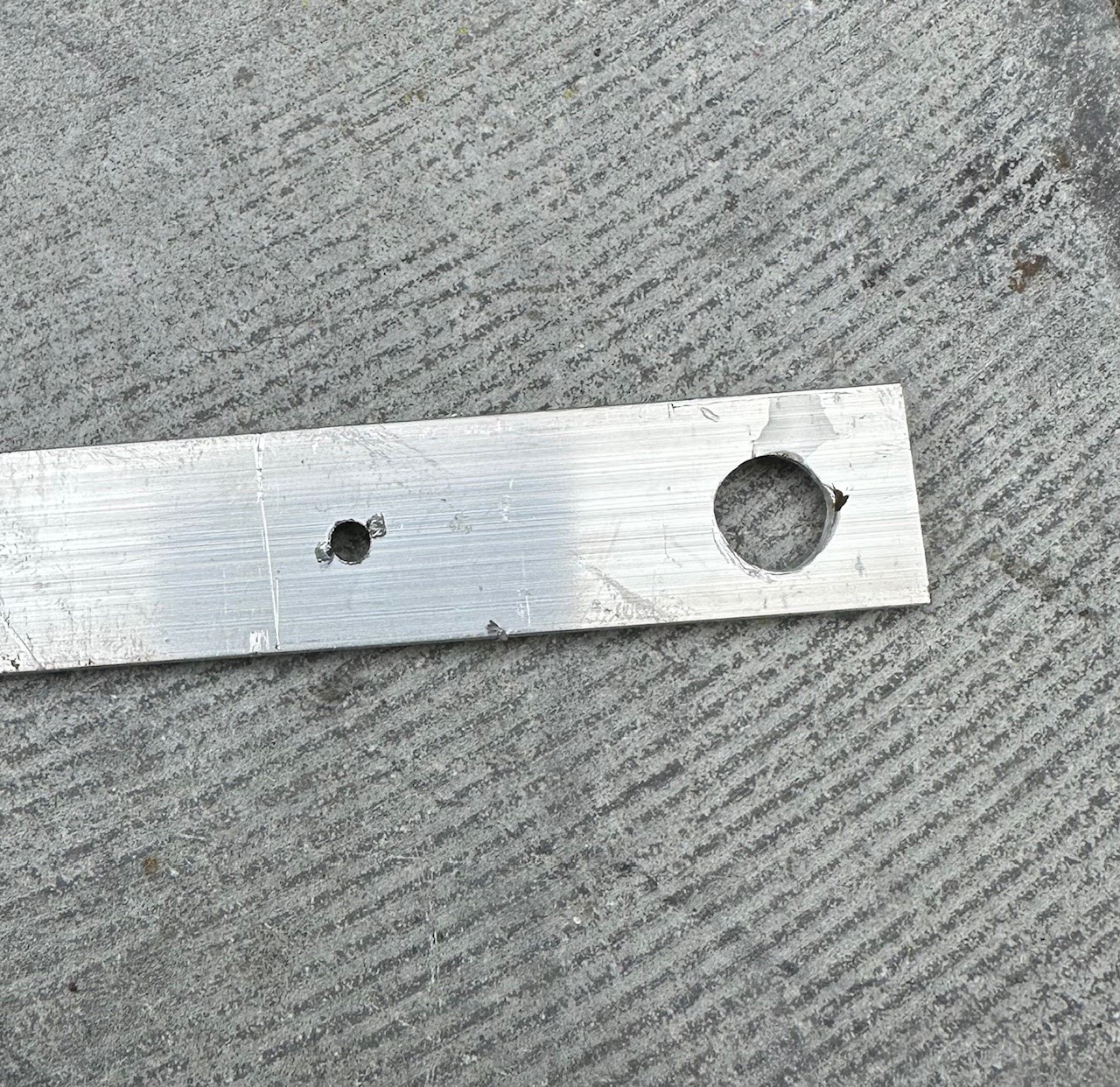

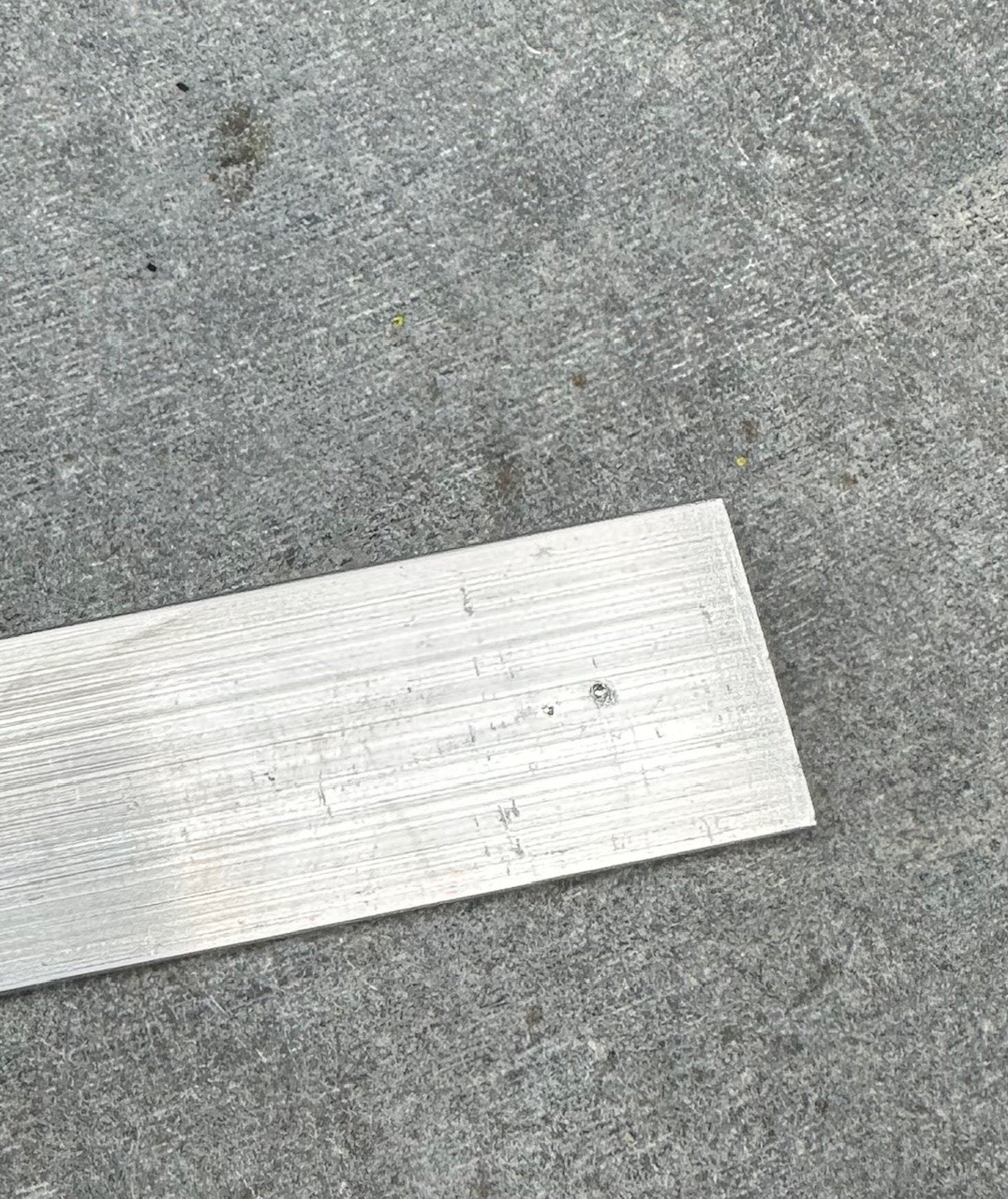

Sur le plat d'alu, tracer un repère à 7 cm, percer 2 trous diam 10 (marquer avant avec un pointeau, faire un avant trou), couper et plier à angle roit

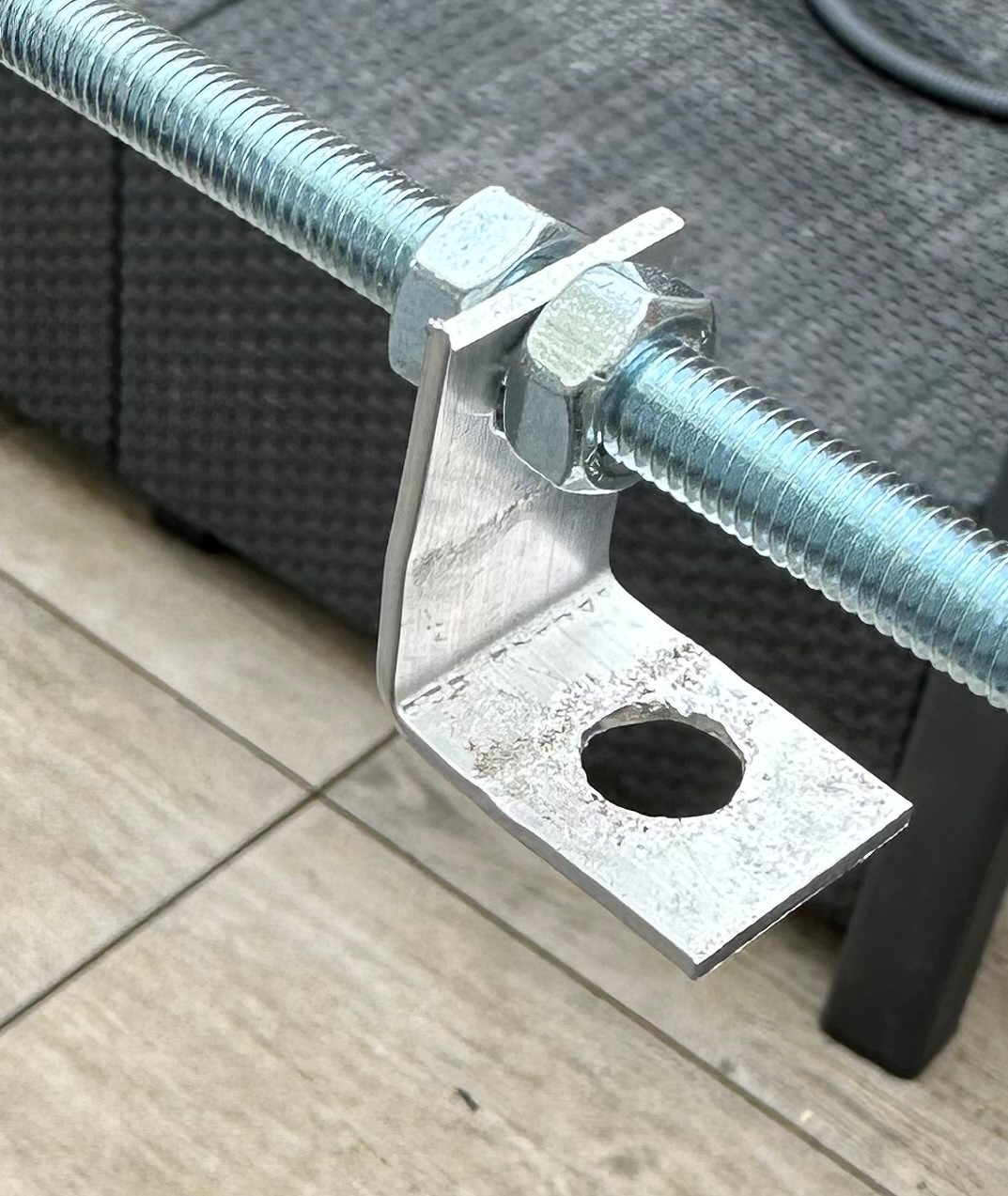

Positionner l'équerre entre écrous, au milieu de la tage filetée (il est possible d'utiliser une perceuse pour faire tourner la vis et déplacer les écrous plus vite)

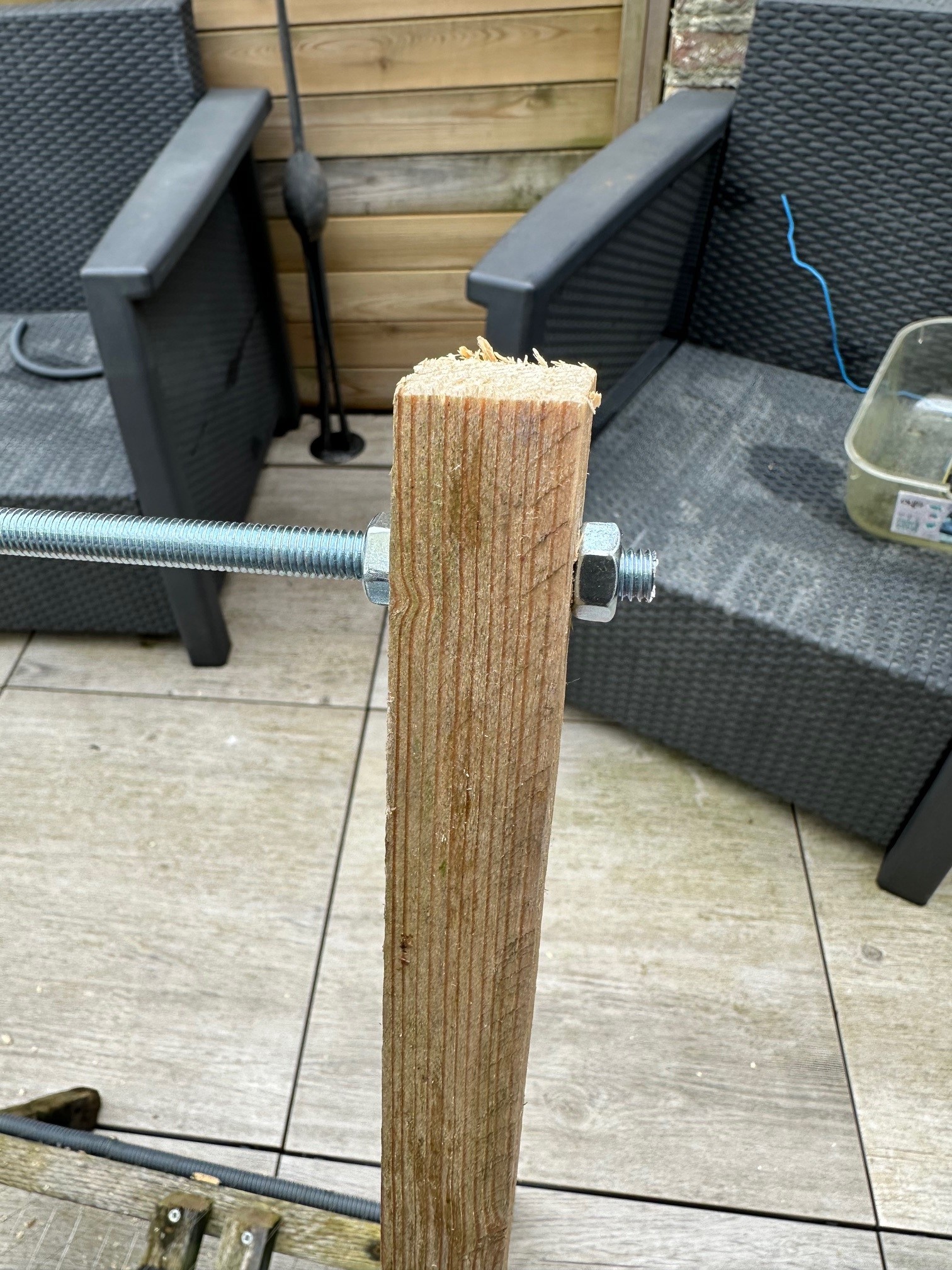

Fixer la tige filetée sur les montants (un seul côté suffit)

prendre les 2 panneaux solaires, les assembler en V à l'aide du fil électrique 2,5 mm2

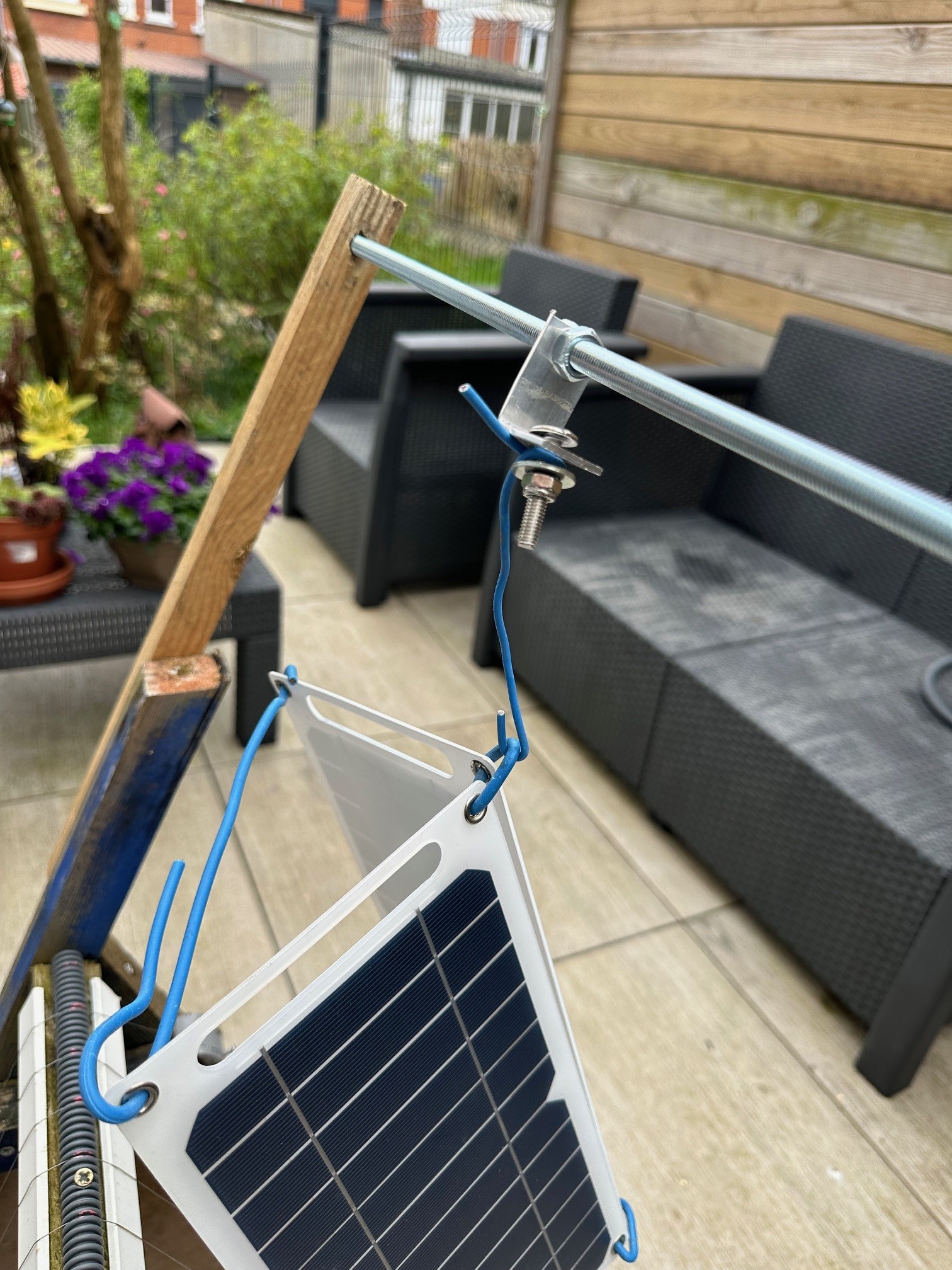

Se servir du fil 1,5 pour suspendre les panneaux à l'équerre, ainsi que du boulon

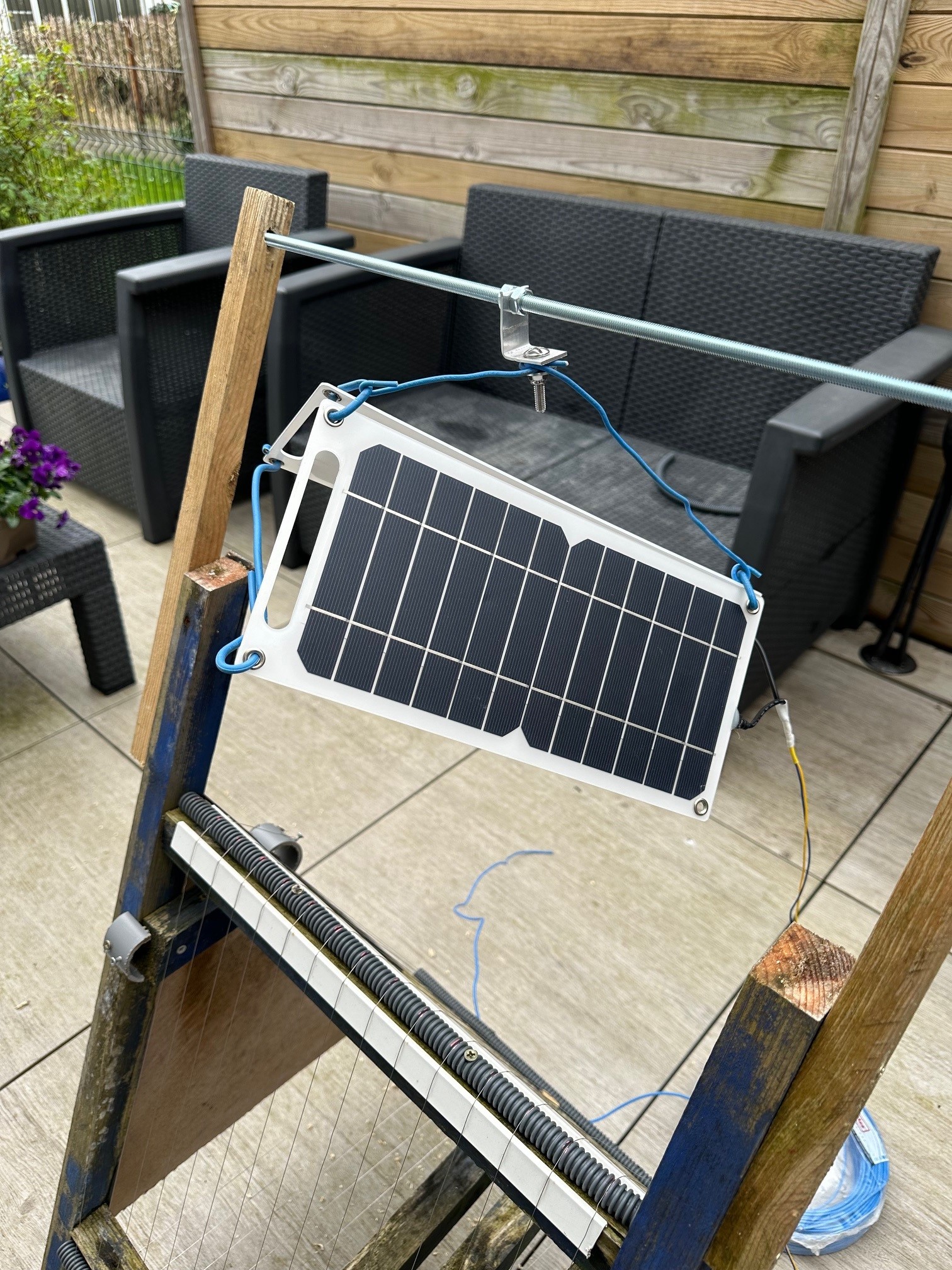

suspendre l'autre côté pour que l'ensemble soit penché

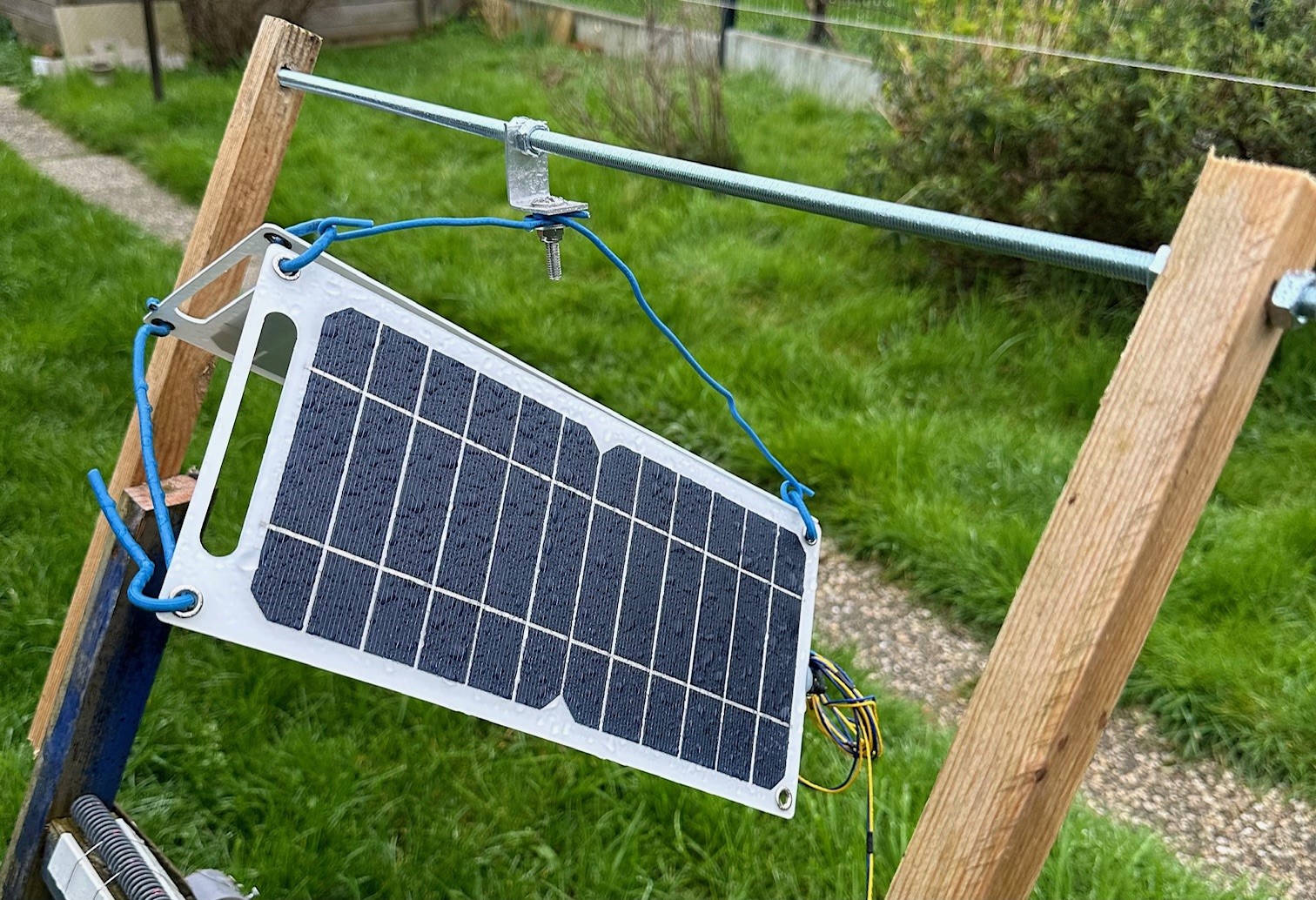

On a ainsi un dispositif bon marché et facilement orientable vers le sud.

Pas très beau, mais efficace.

Electrificateur  /électriseur conseillé: https://zaplefrelon.beecarte.fr/accueil/20-boitier-harpe-anti-frelon.html
